LisM - 1Uモジュール式無線分割キーボード

¥22,000 税込

SOLD OUT

この商品は1点までのご注文とさせていただきます。

別途送料がかかります。送料を確認する

¥5,500以上のご注文で国内送料が無料になります。

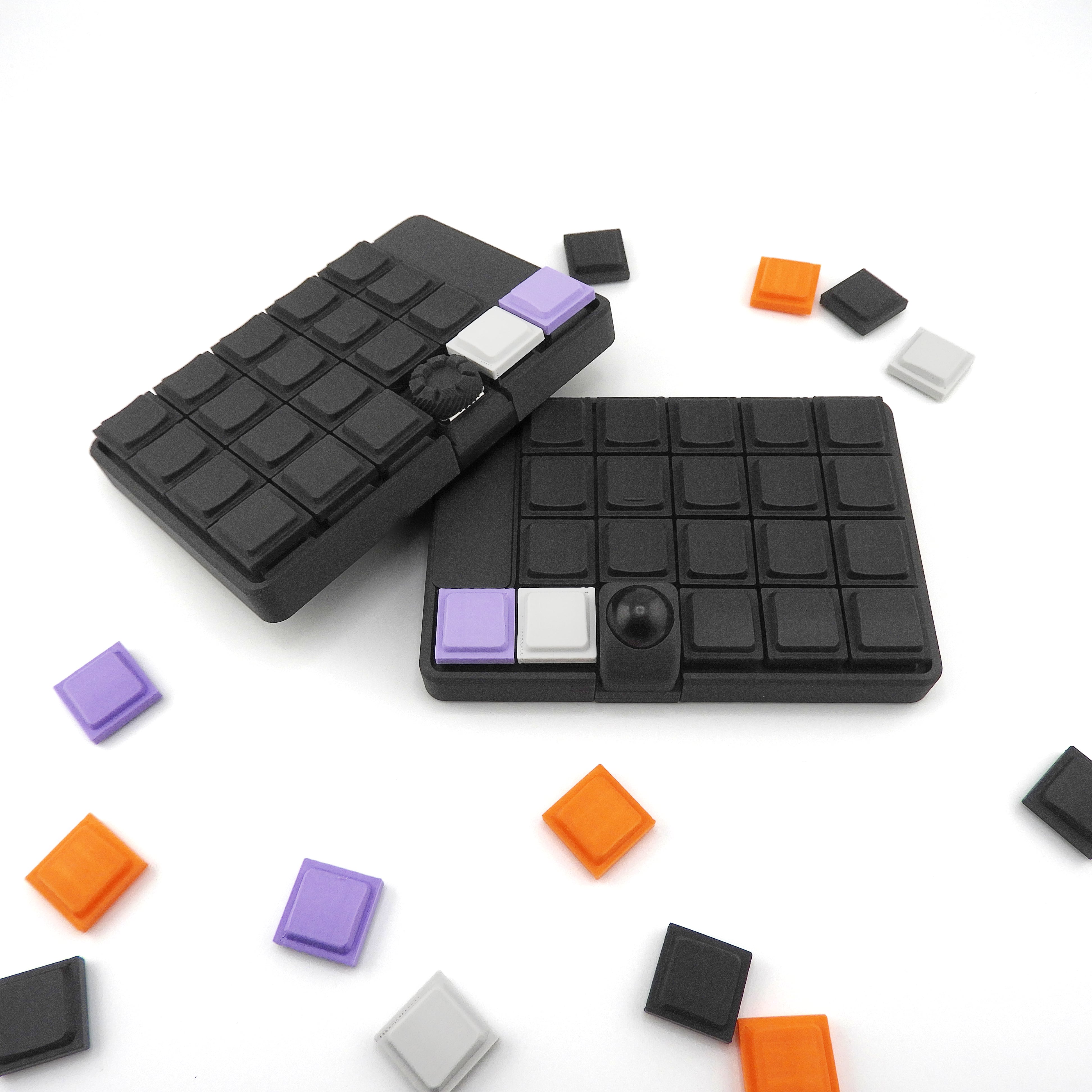

LisM - モジュール式 40% ロープロファイル・無線分割キーボード

LisMは、親指部にモジュール機構を備えた40%オーソリニア・分割キーボードです。
トラックボールやエンコーダーなど、好みに応じた機能の入れ替えが可能です。

--------------------
ご確認ください！！
--------------------
- 組み立てオプションが未選択の場合、ご自身で組み立てが必要です。
- マイコン（XIAO）はリフローによる表面実装が必要で、他の自作キーボードより難易度高めです。
- ファームウェアのビルド・書き換えが必要です。
ご購入前にZMKを理解できそうかWebなどでご確認ください。
**ZMKを扱う自信がない方はご購入を見送ることをお勧めします。**
- 基板サイズを最大限小さくするために、キースイッチの向きに統一感がございません。(使用に影響はございません)

--------------------
主な特徴
--------------------

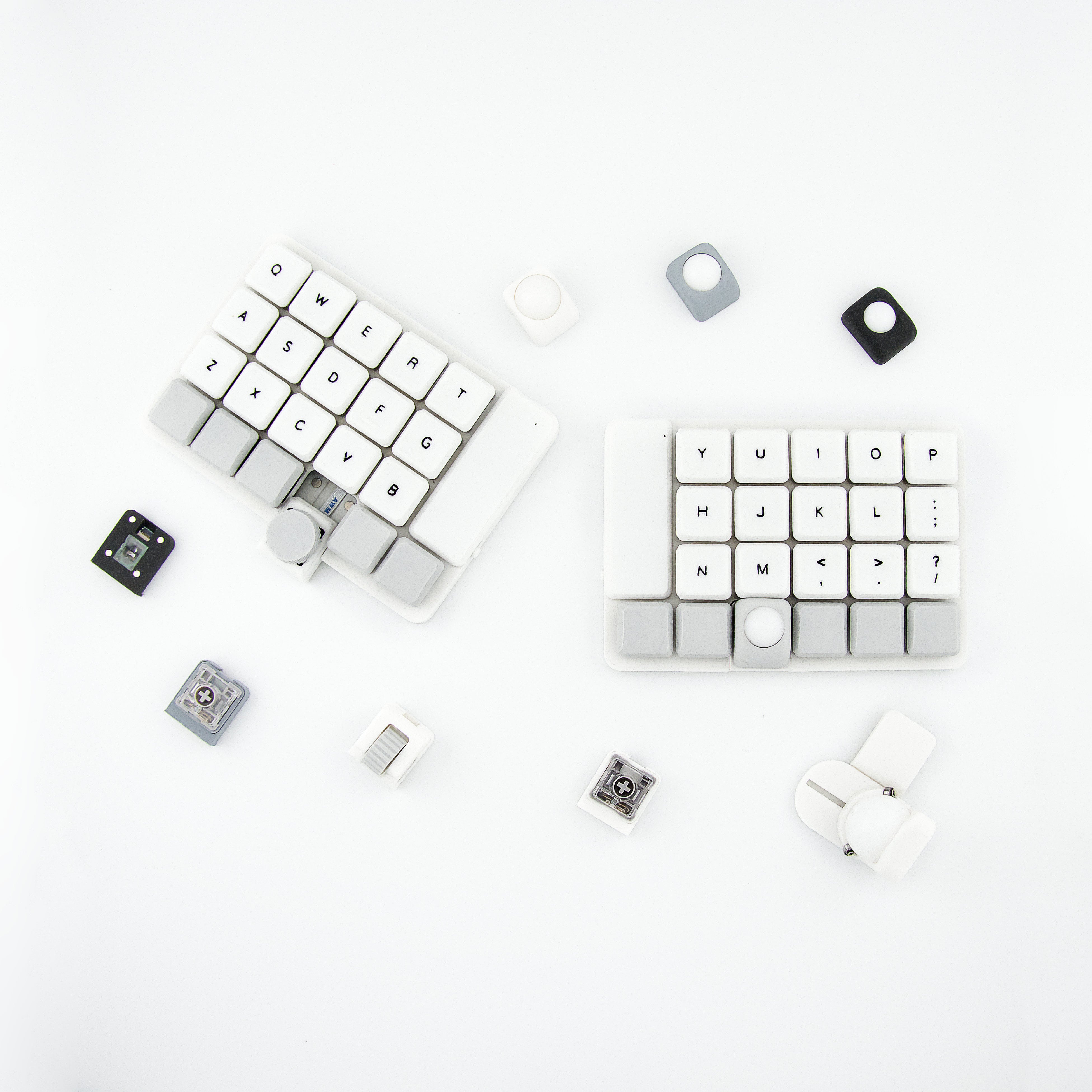

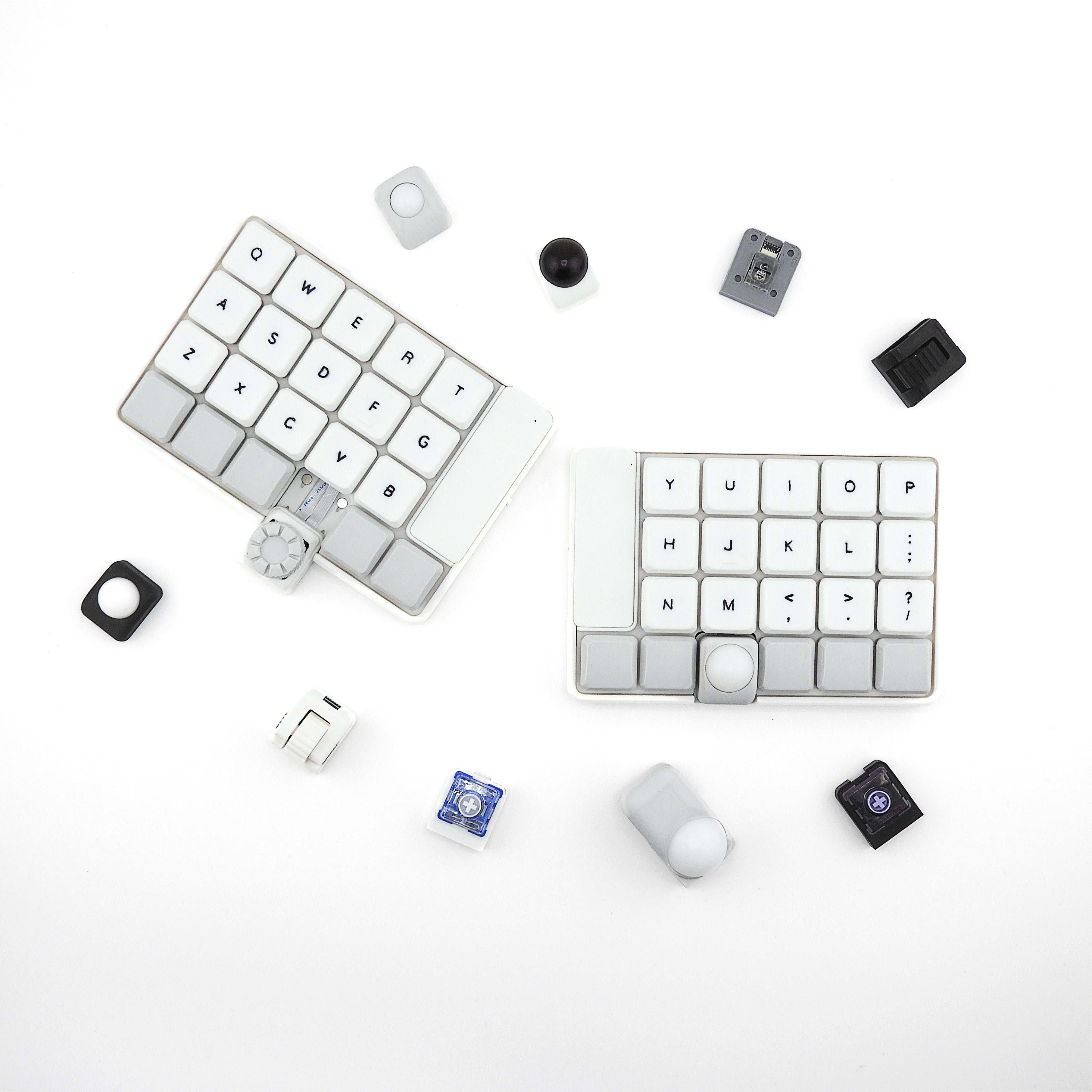

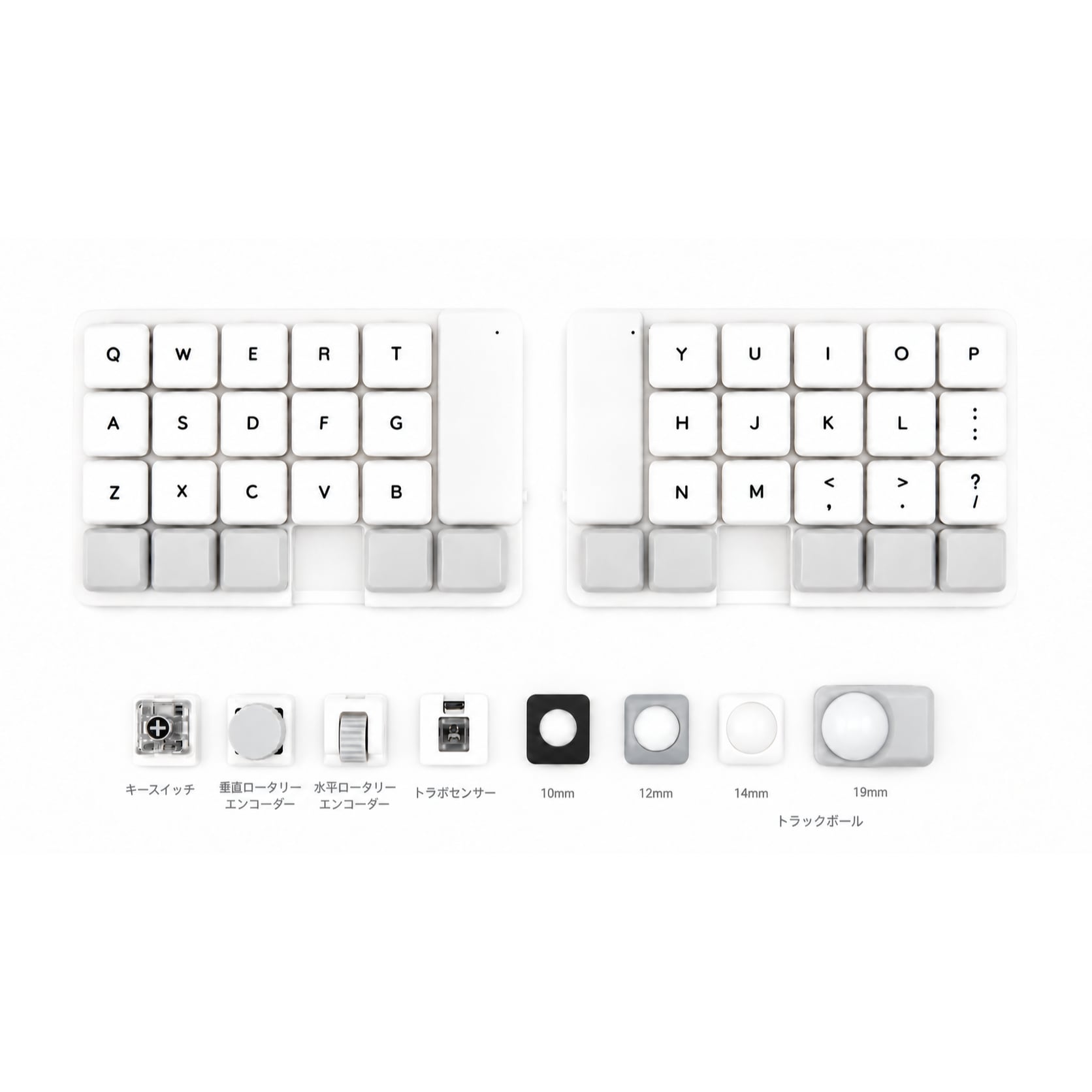

- モジュール機構:

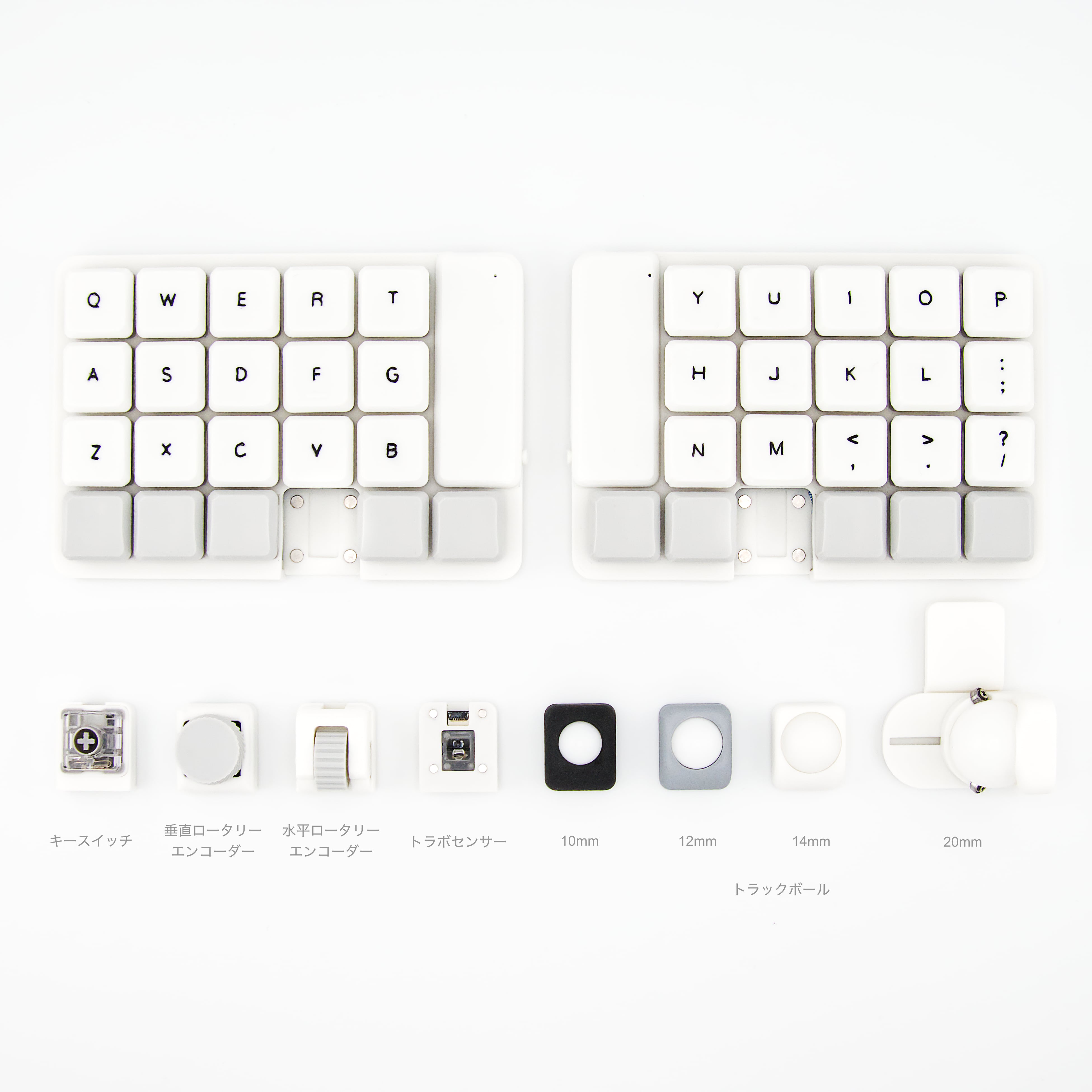

左右の親指部は、以下のモジュールに換装できます。
- トラックボール (10mm〜20mmまでご用意, PAW3222センサー)
- 水平ロータリーエンコーダー (クリック付き)
- 垂直ロータリーエンコーダー (5pin対応)
- キースイッチ (ホットスワップ非対応)
- ネジレス構造のケース:
内部へのアクセスが容易でメンテナンスしやすい構造です。(モジュールは一部ネジを使用しています)
- キー配列:
17mmピッチのオーソリニア（格子）配列です。
キー数は基本40個で、モジュール構成により最大42個まで使用できます。
- ファームウェア:
ZMKファームウェアに対応しており、キーマップを自由にカスタマイズできます。(将来的にはRMKファームウェアの対応も検討中)

--------------------

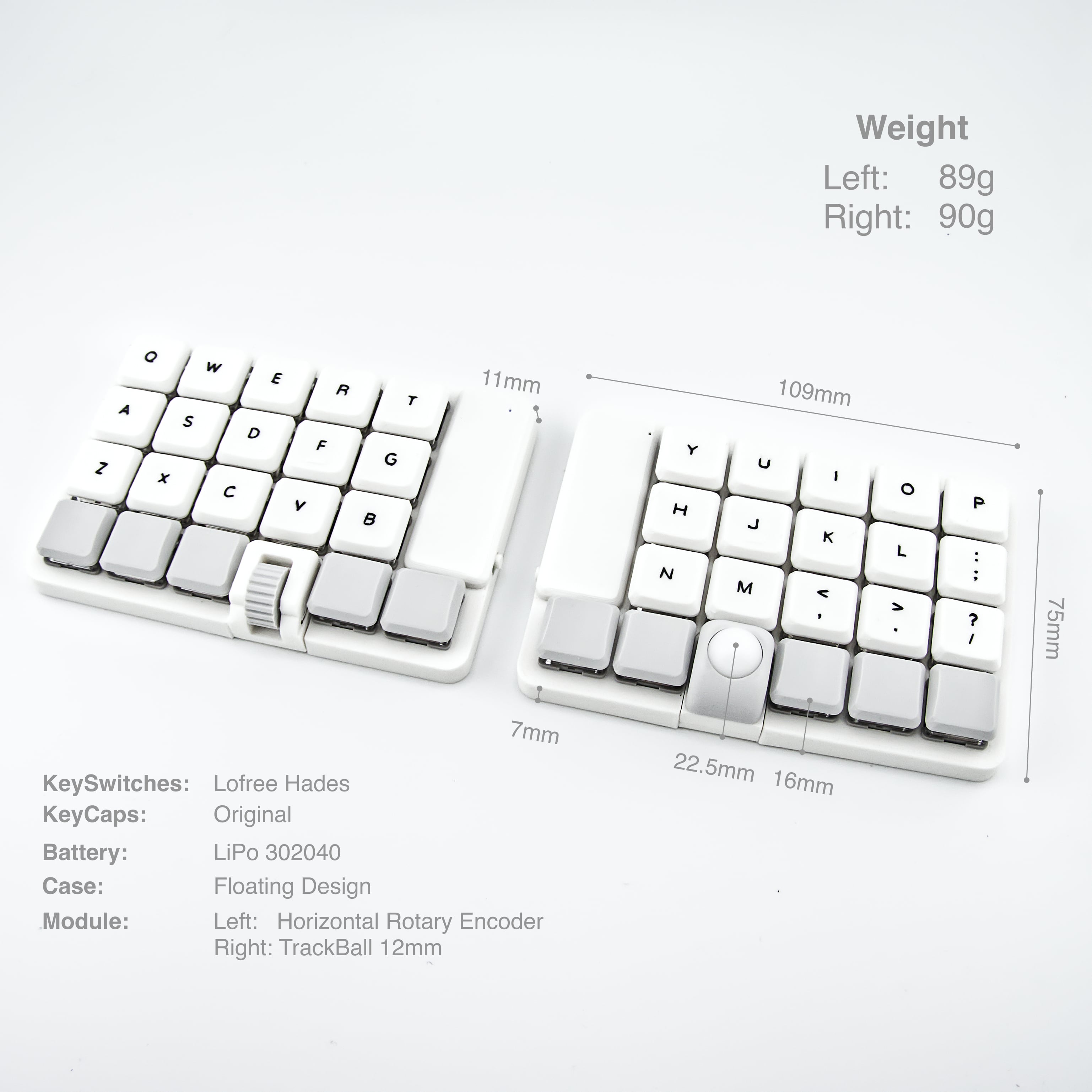

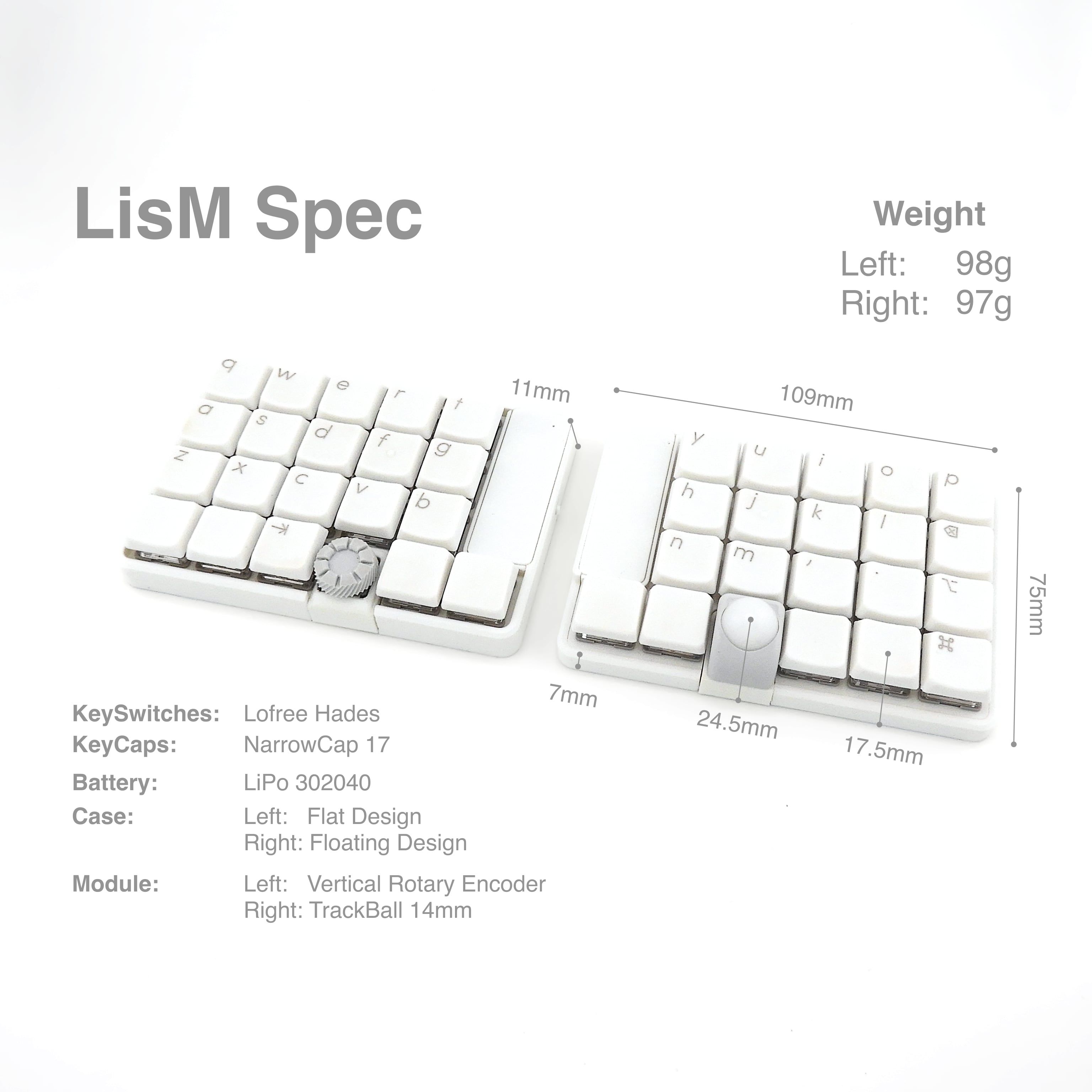

基本仕様
--------------------
- キー数: 40 (最大42)
- 配列: オーソリニア (17mmピッチ)
- 対応スイッチ: Kailh Choc V1 / V2
- サイズ: W: 109mm / D: 75.5mm / H: 16mm (キートップまで)
- 重量: 左右合計約190g (14mmボール, 垂直エンコーダー構成時)

--------------------
内容物
--------------------
- PCB x 1 (v1.1.0 一部PCBA済)
- Seeed Studio XIAO nRF52840 x 2
- 電源スイッチ x 2 (MSK-12C02)
- リセットスイッチ x 2 (SKQYACE010)
- JST コネクタセット x 2 (1.25mm 2pin)
- Chocソケット x 40
- FFC (6pin 0.5mm Forward 10cm) x 4
- FFC (6pin 0.5mm Forward 5cm) x 2
- マグネット (3mm x 1mm) x 8
- 紙ステンシル (XIAOリフロー用) x 2

--------------------

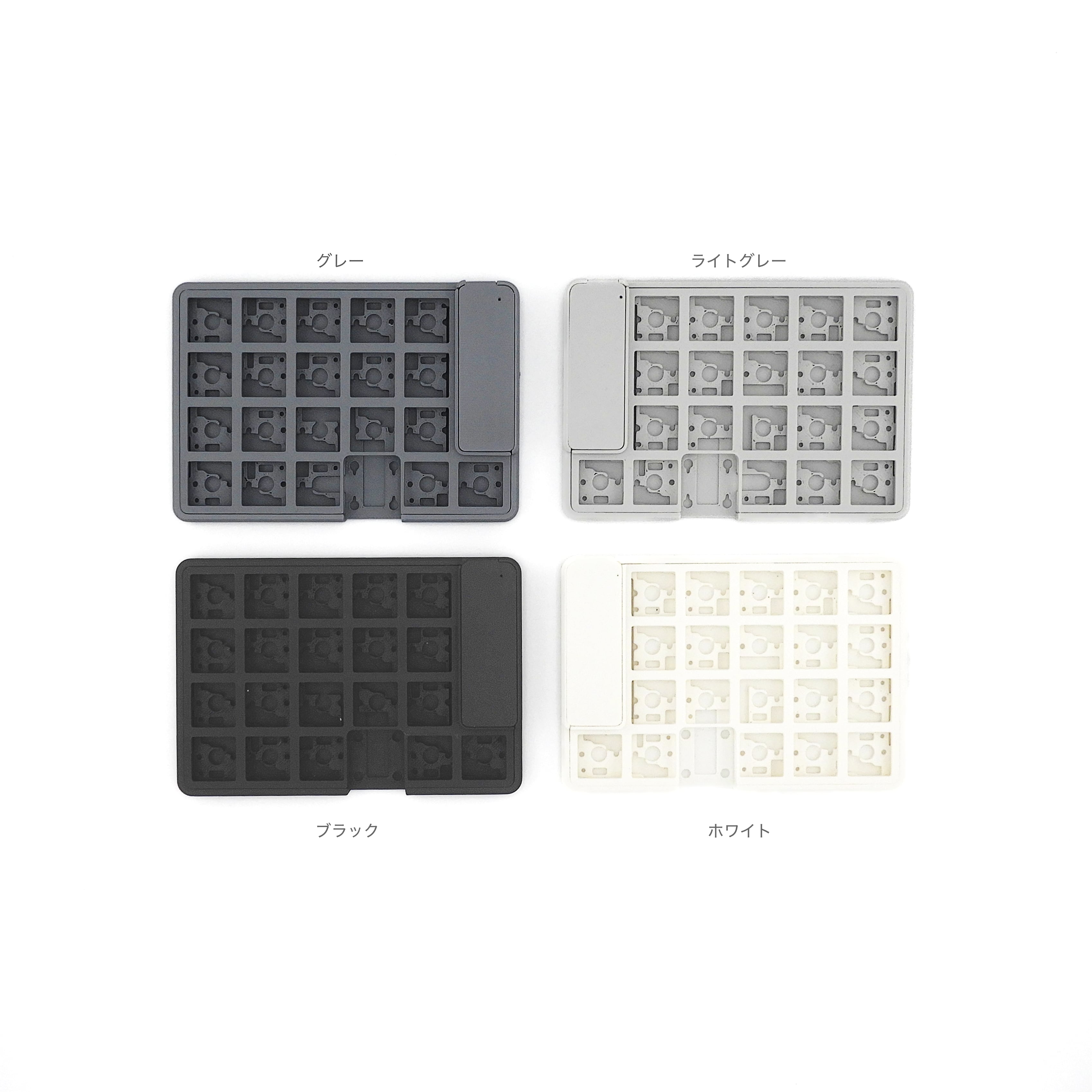

ケースについて
--------------------
- ケースはオプションです。
ケースデータは公開しておりますので、ご自身で印刷していただくことも可能です。
( https://github.com/4mplelab/LisM/tree/main/3d-data/case )

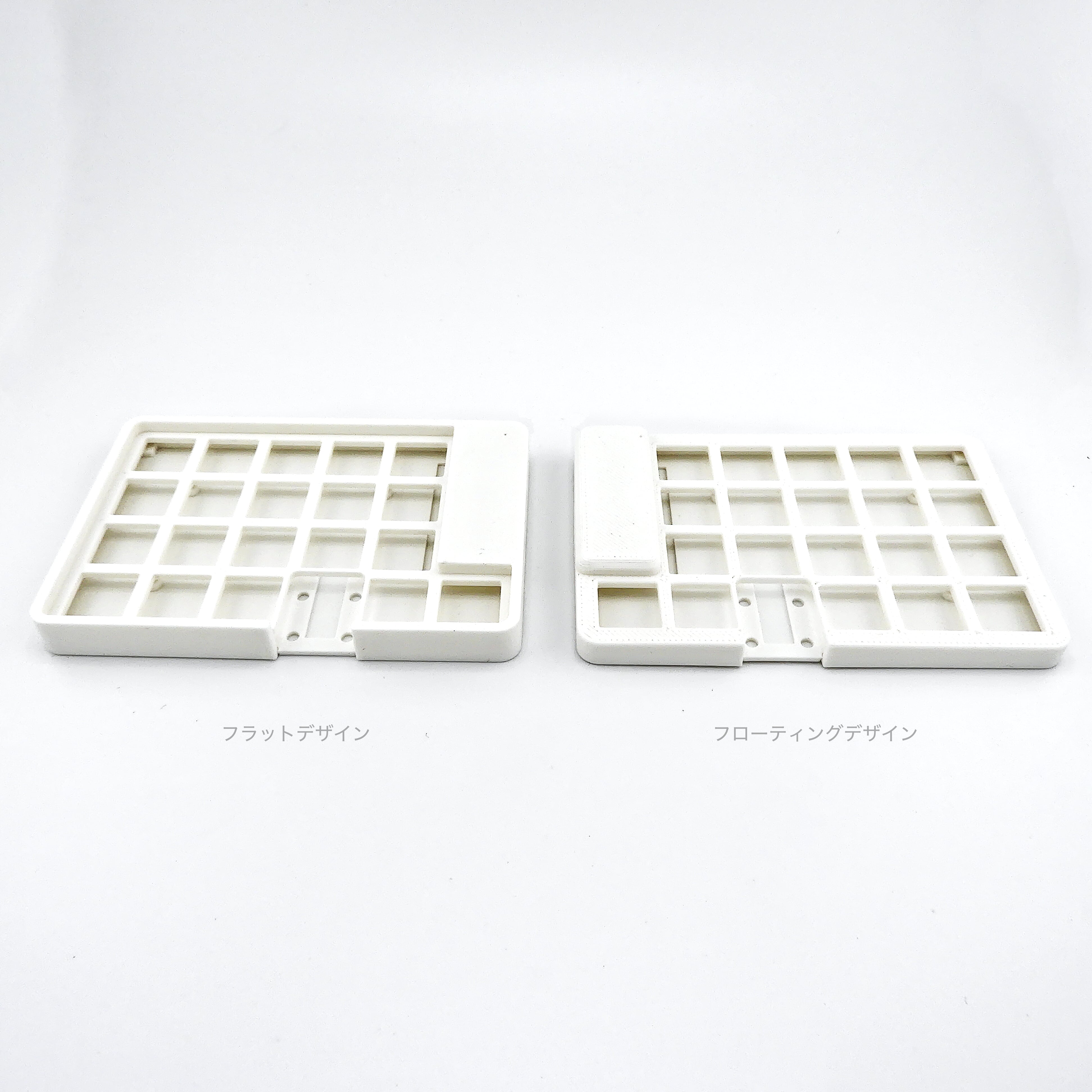

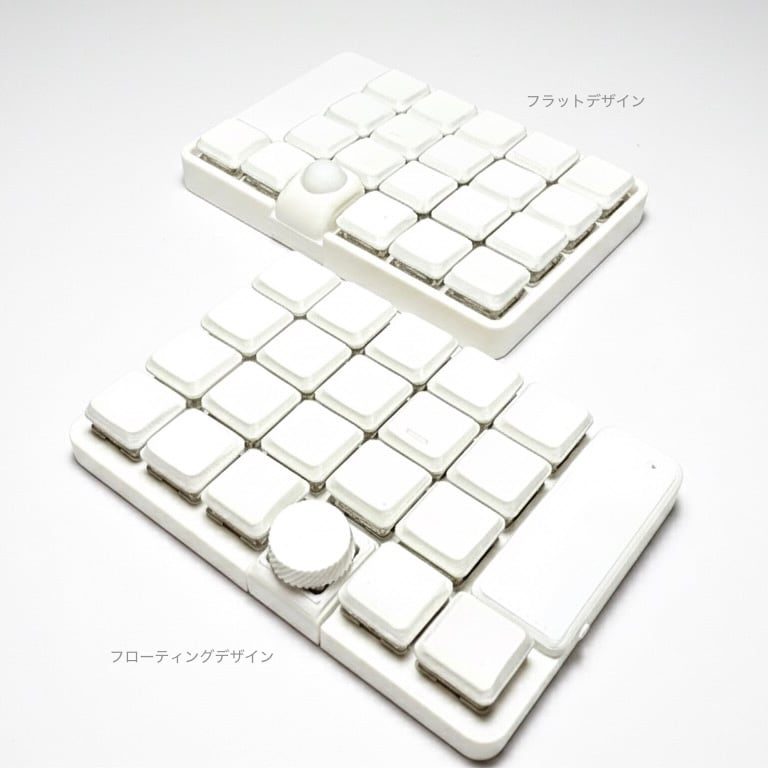

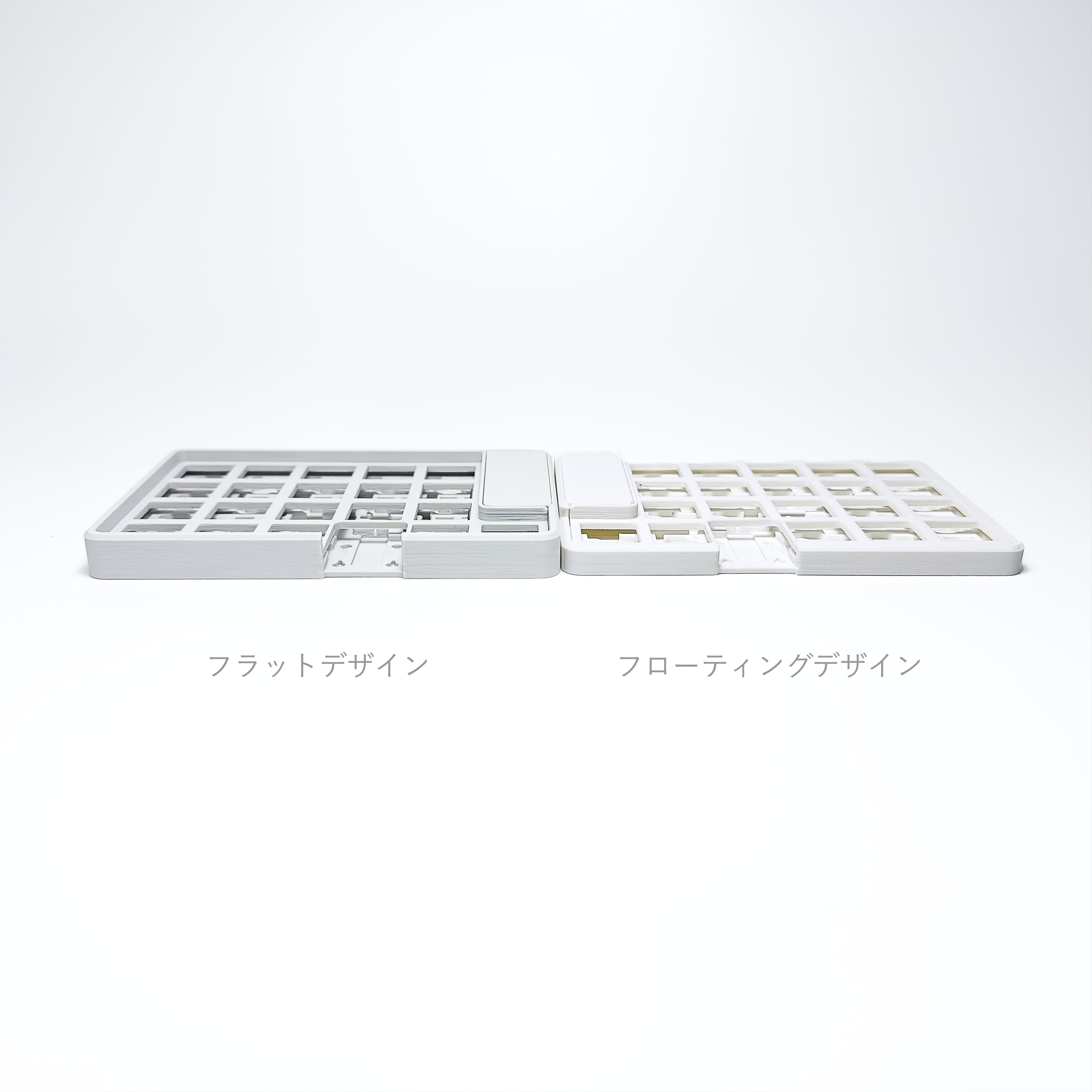

- ケースは2種類ご用意しております。
・フローティングデザイン
特徴: キースイッチは見えますが、全体的に薄く見えます。
マイコン部のみ高くなっております。
・フラットデザイン
特徴: マイコン部と同じ高さで外周を囲むため、統一感があります。

--------------------
組み立てオプションについて
--------------------
組み立て内容に応じたオプションをご用意しております。(最大で約1週間ほどお時間を頂戴する場合がございます)
- OP1 リフロー実装: XIAO・コネクタ・電源スイッチをリフロー実装済み
- OP2 ほぼ完成キット: OP1 + キーソケットを実装済み + 左右のモジュールを組み立て済み
- OP3 完成キット: OP2 + バッテリー取り付け済み
※オプションをご選択いただいた場合は、「別途ご用意いただくもの」に記載されている一部部品も含まれます。

--------------------
別途ご用意いただくもの
--------------------
以下の部品はキットには含まれません。ただし、オプションをご選択いただいた場合は一部が同梱されます。
- 3.7Vリチウムポリマーバッテリー（302040型 or 302035型 or 302030型） x 2 (OP3を選択された場合は同梱されます)
- Kailh Choc V1/V2 スイッチ x 40
- Kailh Choc V1/V2 対応キーキャップ x 40 (17mmピッチ用, □16.5mm以下)
- 滑り止め (-): +GRIPLUS+（グリップラス）がオススメ

--------------------
ビルドガイド
--------------------
本体　ビルドガイド
( https://4mplelab.github.io/LisM/build_guides/main/ )

--------------------
注意事項
--------------------
- 本製品は個人が趣味で開発した作品・組み立てキットです。
- 組み立てには、リフローによるXIAOの表面実装が必要です。
- モジュールと本体はFFCケーブルで接続します。コネクタやケーブルは破損しやすいのでご注意ください。
- モジュールによっては換装時にファームウェアの書き換えが必要となる場合があります。
例）エンコーダー→トラックボール（書き替え必要）、エンコーダー→キースイッチ（書き替え不要）

--------------------
3Dプリント品の注意事項
--------------------
- カラー特性:
ホワイトは皮脂や汚れ、黄ばみが目立ちやすく、ブラックは擦り傷や細かな傷が白っぽく見えやすい傾向があります。使用・保管環境により見え方に差が出ます。
- 白化現象:
造形直後にビルドプレートから剥がす際の応力や、強い擦れ・曲げにより表面が白っぽく変化する場合があります（一般に「白化」／「ストレスホワイトニング」と呼ばれます）。外観に影響しますが、必ずしも強度低下を伴うとは限りません。
- 積層痕・サポート痕:
3Dプリント特有の積層痕やサポート除去痕、軽微なバリ・ざらつきが残る場合があります。必要に応じて軽微な研磨・調整を行ってください。
- 寸法誤差:
造形条件や個体差により、わずかな寸法誤差や反りが生じる場合があります。組み付け時に微調整が必要になることがあります。
- お手入れ:
汚れは中性洗剤を含ませた柔らかい布で優しく拭き取ってください。溶剤の使用や強い摩擦は表面の白化・艶変化の原因となるため推奨しません。
- 保管環境:
直射日光・高温多湿・溶剤蒸気のある場所を避けて保管してください。長期使用により退色や表面の経年変化が起こる場合があります。

--------------------
免責事項
--------------------
- 本製品はDIY組み立てを前提としたキットです。組み立ておよび使用に関するすべての責任は購入者にあります。
- 組み立て不良、破損、事故、火災等、一切の損害について販売者・制作者は責任を負いかねます。安全に十分ご注意のうえ、自己責任でご使用ください。
- リチウムイオンバッテリー取り扱いには細心の注意を払い、メーカー推奨の安全指針に従ってください。
- 初期不良に関しては商品到着後7日以内にご連絡ください。詳細確認のうえ、対応可能な範囲でサポートいたします。
- 製品の品質・安全性の保証は限定的であり、組立難易度や個別の組み立て状況により結果は異なります。
- 製品到着後の返品・交換は原則としてお受けできません。
- 本免責条項に同意いただけない場合は、ご購入をお控えください。
